Каталог запчастей № Г-34
|

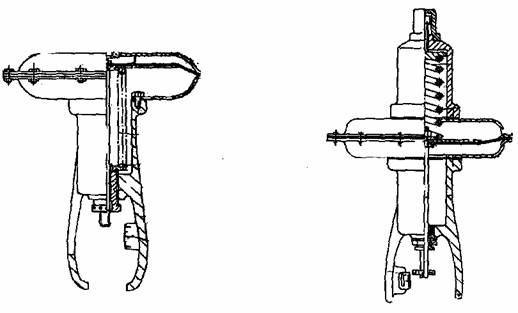

Наименование оборудования |
Пневмопривод |
|
Тип, модель |
141 (5020, 5027, 5720, 5725) |
|
Фирма - изготовитель |
Schmidt Armaturen |
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА ЗАПАСНЫХ ЧАСТЕЙ
|
Обозначение |

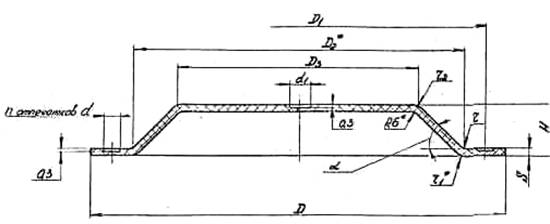

Р А З М Е Р Ы |
||||||||
|
D |
D1 |
D2* |
D3 |
H |
n |
d1 |
d |
S |
|
|
ПГЧ-220 |
262 |
243 |
224 |
160 |
25 |
12 |
18 |
9 |
3,0 |
|
ПГЧ-221 |
352 |
327 |
288 |
234 |
30 |
16 |
38 |
9 |
3,0 |
|
ПГЧ-222 |
493 |
455 |
410 |
344 |
60 |
20 |
50 |
10 |
3,0 |
При заказе запасных частей необходимо указать:
1. Номер каталога, наименование оборудования, для которого заказываются запчасти;
2. Наименование запчастей, их позиции по рисунку, потребное количество;
3. Дополнительную информацию, в соответствии с примечаниями по заказу
