Каталог запчастей № Г-33
|
Наименование оборудования |
Пневмопривод |
|
Тип, модель |
667, 657 |
|
Фирма - изготовитель |
Fisher |
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА ЗАПАСНЫХ ЧАСТЕЙ
|

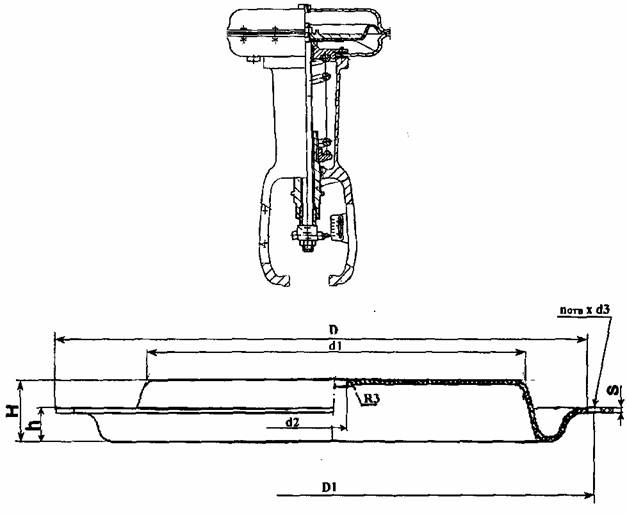

Обозначение |
Р А З М Е Р Ы |
||||||||
|
D |
D1 |
d1 |
H |
h |
n |
d2 |
d3 |
S |
|
|
ПГЧ-209 |
406 |
382 |
280 |
47 |
22 |
20 |
19 |
10 |
3,0 |
|
ПГЧ-201 |
473 |
448 |
350 |
47 |
22 |
24 |
19 |
10 |
3,0 |
При заказе запасных частей необходимо указать:
1. Номер каталога, наименование оборудования, для которого заказываются запчасти;
2. Наименование запчастей, их позиции по рисунку, потребное количество;
3. Дополнительную информацию, в соответствии с примечаниями по заказу
