Каталог запчастей № Г-32
|

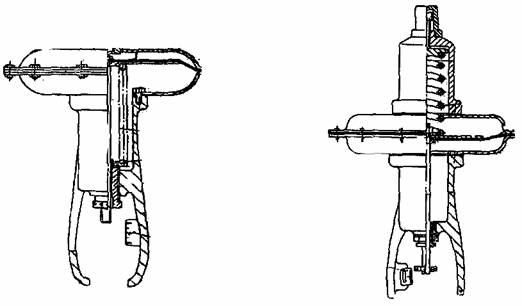

Наименование оборудования |
Пневмопривод |
|
Тип, модель |
DA, RA |
|
Фирма - изготовитель |
Motoyama Engineering Works Ltd. |
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА ЗАПАСНЫХ ЧАСТЕЙ
|

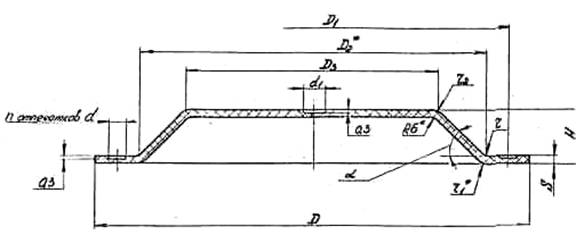

Обозначение |
Р А З М Е Р Ы |
||||||||
|
D |
D1 |
D2* |
D3 |
H |
n |
d1 |
d |
S |
|
|
ПГЧ-223 |
280 |
258 |
215 |
210 |
28 |
12 |
17 |
10 |
2,5 |
|
ПГЧ-216 |
330 |
310 |
265 |
250 |
38 |
16 |
16 |
10 |
2,5 |
|
ПГЧ-203 |
400 |
368 |
310 |
298 |
42 |
18 |
20 |
14 |
2,5 |
|
ПГЧ-211 |
500 |
463 |
401 |
384 |
58 |
24 |
20 |
12 |
3,0 |
|
ПГЧ-217 |
650 |
620 |
550 |
520 |
98 |
24 |
35 |
16 |
5,0 |
При заказе запасных частей необходимо указать:
1. Номер каталога, наименование оборудования, для которого заказываются запчасти;
2. Наименование запчастей, их позиции по рисунку, потребное количество;
3. Дополнительную информацию, в соответствии с примечаниями по заказу
