Каталог запчастей № Г-14
|
Наименование оборудования |
Бустерное реле |
|
Тип, модель |
IL-100 (61H) |
|
Фирма - изготовитель |
Shoketsu Kinzoky Kogyo Co. (Masoneilan) |
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА ЗАПАСНЫХ ЧАСТЕЙ
|

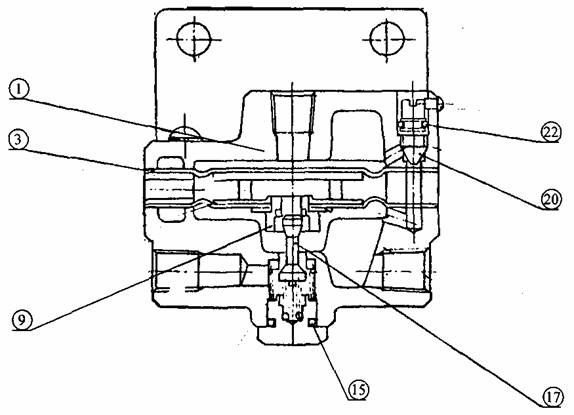

Позиция по рис. |
Наименование запасной части |
Кол. в изделии |
Примечания по заказу |
|
1 |
Бустерное реле в сборе (ПУМА-1) |
1 |
Рвх:Рвых=1:1 |
|
3 |
Мембрана |
1 |
плоская (доп. обознач. – П) |
|
3 |
Мембрана |
1 |
с гофром (доп. обознач. – Г) |
|
20 |
Дроссель обратной связи |
1 |
IL-100 / (61H) |
|
9 |
Мембранный блок |
1 |
С плоской мембраной (доп. обознач. – П) |
|
9 |
Мембранный блок |
1 |
С гофр. мембраной (доп. обознач. – Г) |
|
17 |
Клапан |
1 |
IL-100 / (61H) |
|
22, 15 |
Кольцо уплотнительное |
2 / (1) |
IL-100 / (61H) |
При заказе запасных частей необходимо указать:
1. Номер каталога, наименование оборудования, для которого заказываются запчасти;
2. Наименование запчастей, их позиции по рисунку, потребное количество;
3. Дополнительную информацию, в соответствии с примечаниями по заказу
