Каталог запчастей № Г-08
|
Наименование оборудования |
Позиционер пневматический двухполостной |
|
Тип, модель |
VPP-03 |
|
Фирма-изготовитель |
Yamatake Honeywell |
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА ЗАПАСНЫХ ЧАСТЕЙ
|

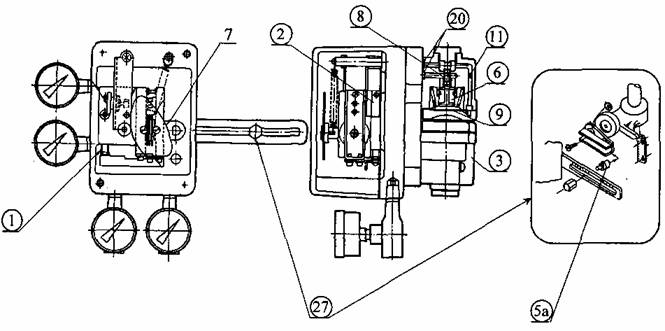

Позиция по рис. |
Наименование запасной части |
Кол. в изделии |
Примечания по заказу |
|
1 |
Сопло |
2 |
|
|
2 |
Заслонка |
2 |
|
|
3 |
Пневмореле в сборе |
2 |
|
|
5а |
Ось “грубой” настройки диапазона |
1 |
|
|
27 |
“Соединитель движения” |
1 |
|
|
6 8 9 11 |
Запасные части к пневмореле: Седло пневмоусилителя Шток пневмоусилителя Мембрана пневмоусилителя Неподвижный дроссель |
1 1 1 1 |
|
|
20 |
Резинотехнические изделия: кольцо |
8 |
Поставка только комплектом |
При заказе запасных частей необходимо указать:
1. Номер каталога, наименование оборудования, для которого заказываются запчасти;
2. Наименование запчастей, их позиции по рисунку, потребное количество;
3. Дополнительную информацию, в соответствии с примечаниями по заказу
