Каталог запчастей № Г-04
|
Наименование оборудования |
Позиционер пневматический |
|
Тип, модель |
7000 (7100 … 7400) |
|
Фирма - изготовитель |
Masoneilan |
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА ЗАПАСНЫХ ЧАСТЕЙ
|

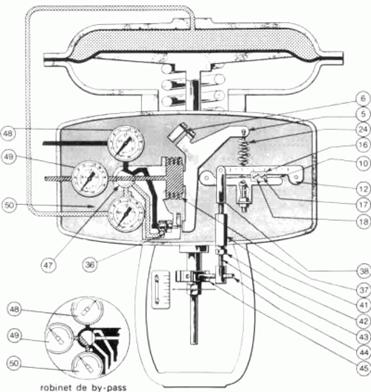

Позиция по рис. |
Наименование запасной части |
Кол. в изделии |
Примечания по заказу |
|
12 |
Рычаг хода |
1 |
|
|
38,41, 42,43,44. |
Узел тяги обратной связи в сборе |
1 |
Поставка только комплектом |
|
36 |
Пилот: НО - прямого действия (при отсутствии воздействия на шток золотника давление на выходе пилота близко к давлению питания) НЗ – обратного действия (при отсутствии воздействия на шток золотника давление на выходе пилота близко к нулю) |
1 |
При заказе указывать исполнение пилота: НО или НЗ |
|
47а |
Кольца узла байпаса поз. 47 |
4 |
Поставка только комплектом |
При заказе запасных частей необходимо указать:
1. Номер каталога, наименование оборудования, для которого заказываются запчасти;
2. Наименование запчастей, их позиции по рисунку, потребное количество;
3. Дополнительную информацию, в соответствии с примечаниями по заказу
