Каталог запчастей № Г-01
|
Наименование оборудования |
Позиционер электропневматический |
|
Тип, модель |
VPI - 05 |
|
Фирма - изготовитель |
Yamatake Honeywell |
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА ЗАПАСНЫХ ЧАСТЕЙ
|

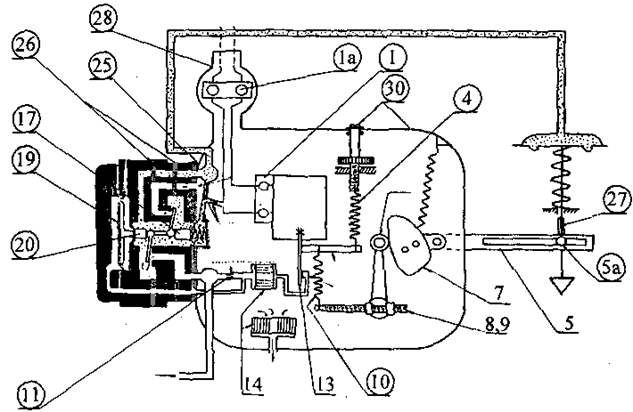

Позиция по рис. |
Наименование запасной части |
Кол. в изделии |
Примечания по заказу |
|
1 |
Клеммная колодка электромагнита |
1 |
|
|
1а |
Клеммная колодка вводной коробки |
1 |
|
|
4 |
Пружина настройки “нуля” |
1 |
Указать Iвх, Днар |
|
5а |
Ось “грубой” настройки диапазона |
1 |
|
|
10 |
Пружина обратной связи |
1 |
Указать Iвх, Днар |
|
11 |
сопла |
1 |
|
|
17 |
Блок мембранный с пластинчатой пружиной |
1 |
|
|
19 |
Мембрана командная |
1 |
|
|
20 |
Блок мембранный |
1 |
|
|
25 |
Прокладка пневмореле |
1 |
|
|
26 |
Прокладка пневмореле (внутр.) |
2 |
|
|
27 |
“Соединитель движения” |
1 |
|
|
28 |
Вводная коробка |
1 |
|
|
30 |
Резинотехнические изделия, в т.ч : кольца под винты крышки корпуса, кольца вводной коробки поз.28, кольцо дросселя сопла поз.11 кольцо винта настройки “нуля” |
8 2 1 1 |
Поставка только комплектом |
При заказе запасных частей необходимо указать:
1. Номер каталога, наименование оборудования, для которого заказываются запчасти;
2. Наименование запчастей, их позиции по рисунку, потребное количество;
3. Дополнительную информацию, в соответствии с примечаниями по заказу
